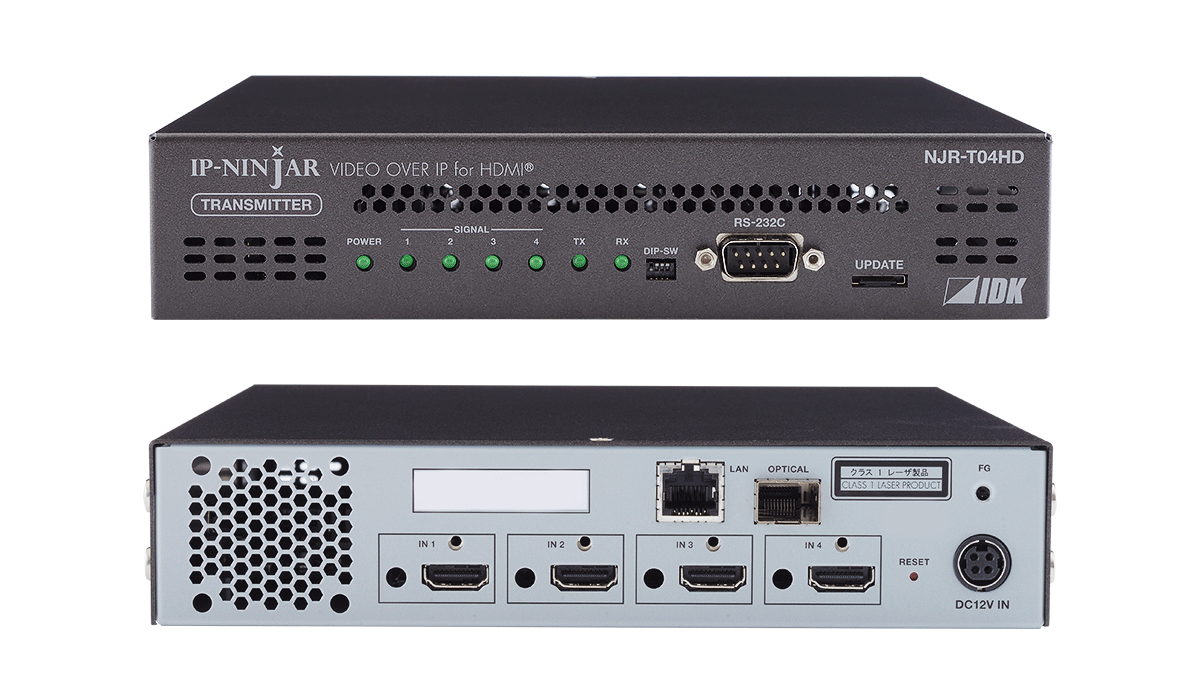

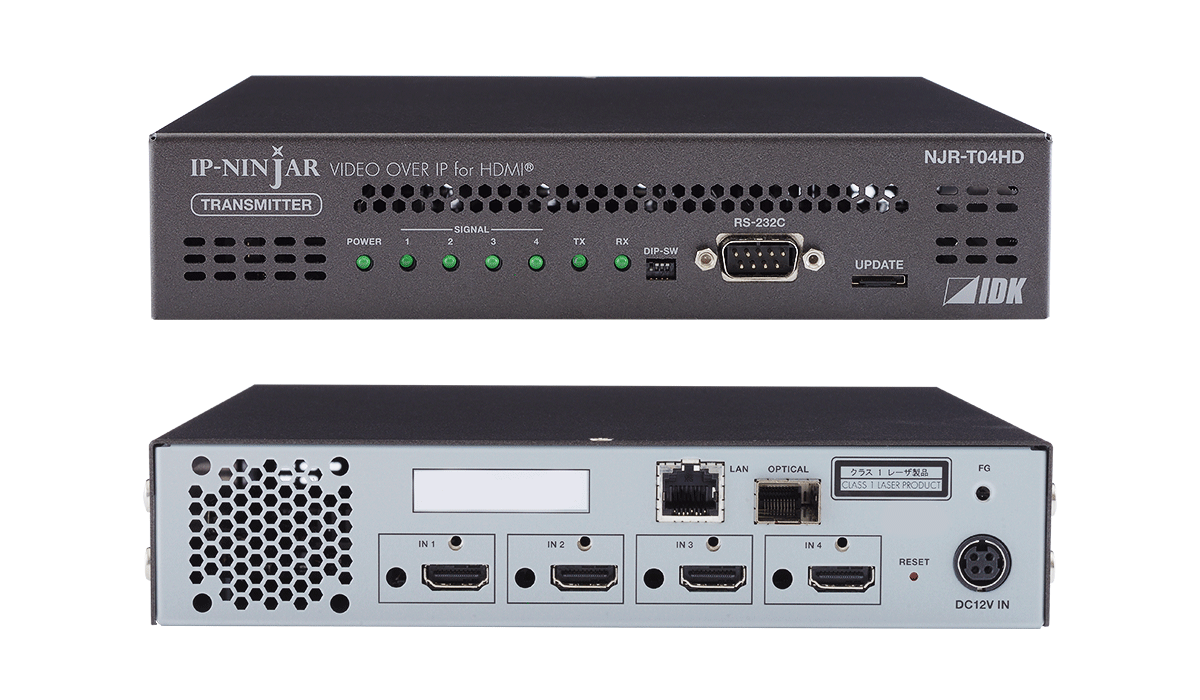

4系統 HDMIエンコーダー 光ファイバーモデル NJR-T04HD

  • HDMI4系統入力
  • 最大1080p
  • HDCP 1.4
  • 最大延長300 m (マルチモードファイバー)
  • 最大延長10 km (シングルモードファイバー)
  • シームレス切換 (黒挿入/フリーズ)
  • ビデオウォール/マルチビュー
販売状況 型番 標準価格
完了品 NJR-T04HD
SFPモジュール
販売中 SFP-L10GSR SFPモジュール: マルチモードファイバー 16,000 円 (税抜)
販売中 SFP-L10GLR SFPモジュール: シングルモードファイバー 32,000 円 (税抜)
スキャンコンバーター内蔵のHDMI 4系統AV over IP機器です。
4系統のHDMI信号を1組の光ファイバーケーブルで長距離伝送し、RS-232Cの双方向通信とLANの伝送にも対応しています。
4入力4出力のマトリクススイッチャーまたは分配器としてもご使用できます。
NJR-T04HDに、4K@60映像信号を延長可能なデコーダーを組み合わせた場合、NJR-T04HDに入力された4系統のフルHD映像信号をデコーダーは、1系統の4K@60映像信号としてシンク機器に表示できます。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • HDCP対応
    • デジタルケーブル補償機能
      入力 最大 30 m
    • 動き適応型I/P変換
    • マトリクススイッチ機能
    • スキャンコンバート機能
    • アスペクト保持機能
    • ビデオウォール構成用に外部同期入出力可能
    • ケーブル最大延長距離
      マルチモードファイバー (OM3) :300 m
      シングルモードファイバー (OS1) :10 km
  • 通信
    • RS-232Cの双方向通信が可能
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • EDIDエミュレート機能
    • DDCバッファ搭載
    • コネクションリセット機能
    • 本体ACアダプター接続部はロック機構搭載
項目内容
映像音声入力HDMI4系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4
TMDSクロック: 最大225 MHz、TMDSデータレート: 最大6.75 Gbps
Deep Color
640x480@60 ～ 2048x1152@60 Reduced Blanking
480i、576i ～ 1080p@50/59.94/60
色深度: 24/30 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン)
最大距離: 30 m
映像音声出力10GbE1系統
SDVoE、AES-128
Deep Color
640x480@60 ～ 2048x1152@60 Reduced Blanking
480i、576i ～ 1080p@50/59.94/60、3840x2160@60
色深度: 24/30 bits
※詳細は対応映像信号表を参照
※音声信号はHDMIと同一
RS-232C/LAN
コネクター: SFP+
最大距離　: 300 m (OM3マルチモードファイバー)、10 km (OS1シングルモードファイバー)
制御I/FRS-232C1系統 コネクター:  D-sub (9ピン、オス)
LAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
機能その他EDIDエミュレーション
その他仕様電源DC 12 V 2.7 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 5 A 60.0 W
最大消費電力35 W
外形寸法210 (W) × 44 (H) × 250 (D) mm (突起物含まず)
質量1.9 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品電源コード (1.8 m) × 1、専用ACアダプター (1.2 m) × 1、コードクランプ × 4、貼付けゴム足一式 × 1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-T04HD Ver.2.1.0 0.5 MB PDF
設置ガイド NJR-T04HD Ver.1.1.0 0.7 MB PDF
ユーザーズガイド NJR-T04HD Ver.1.9.0 2.0 MB PDF
コマンドガイド NJR-T04HD Ver.1.6.0 1.8 MB PDF
外形寸法図 NJR-T04HD 0.5 MB PDF
外形寸法図 NJR-T04HD 0.2 MB DXF
外形寸法図 NJR-T04HD ACアダプター 0.1 MB PDF
コマ図 NJR-T04HD 0.2 MB DXF/DWG
PDN NJR-T04HD 0.2 MB PDF
