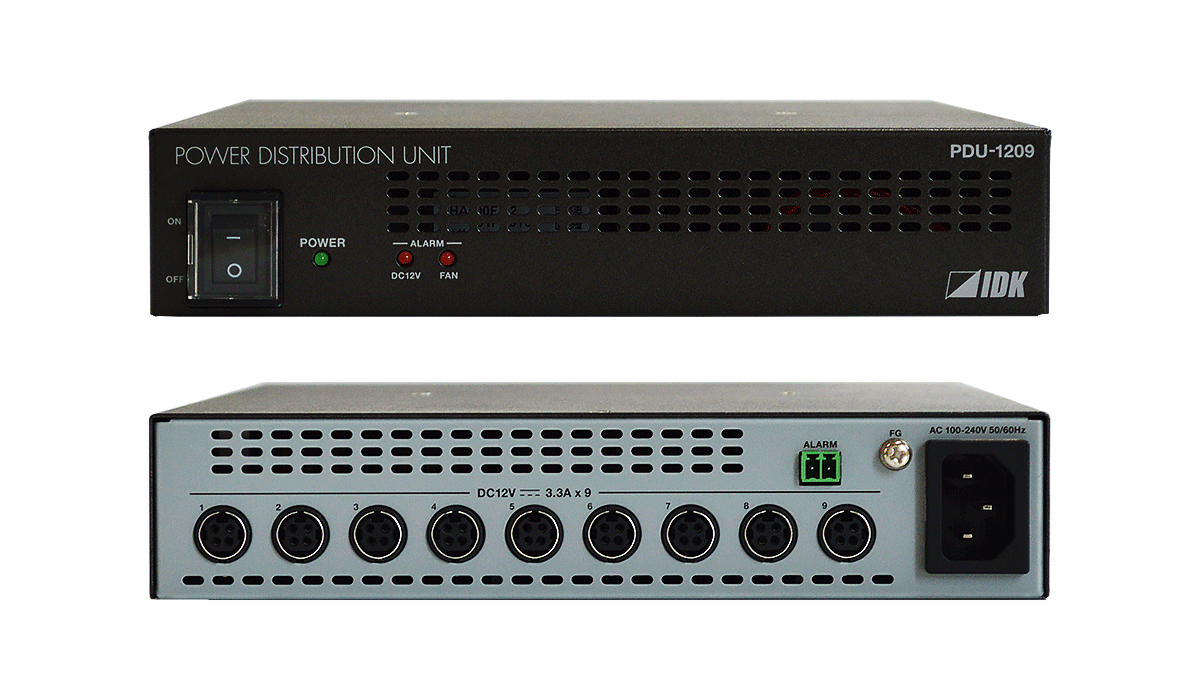

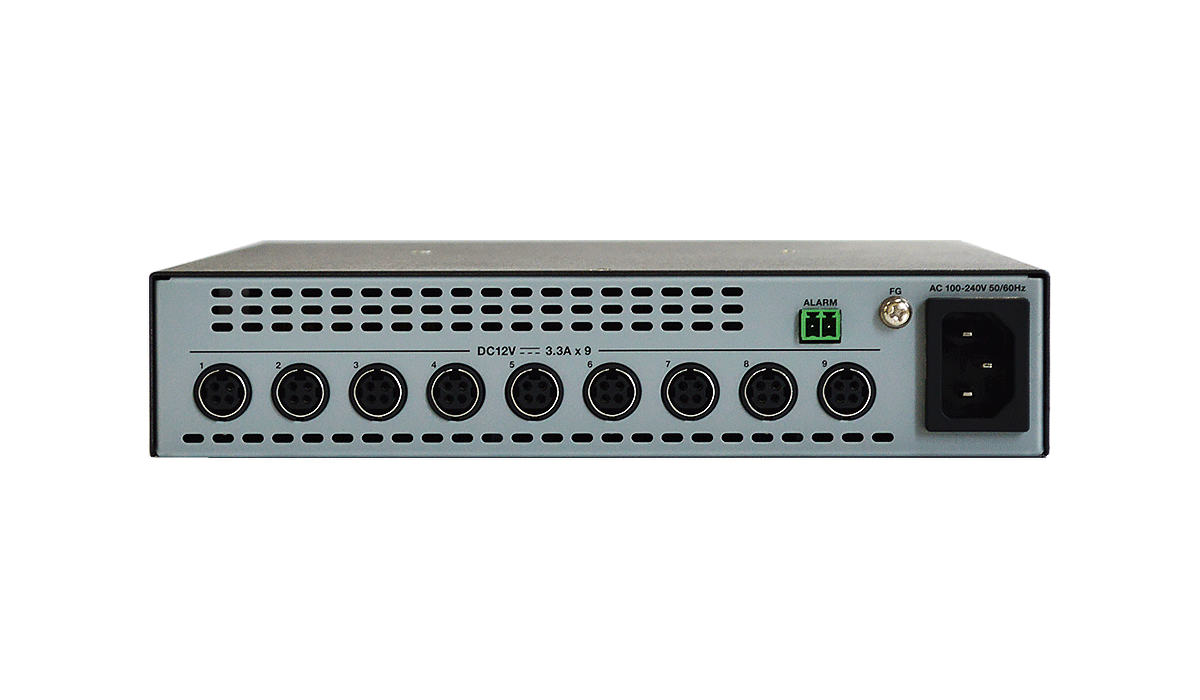

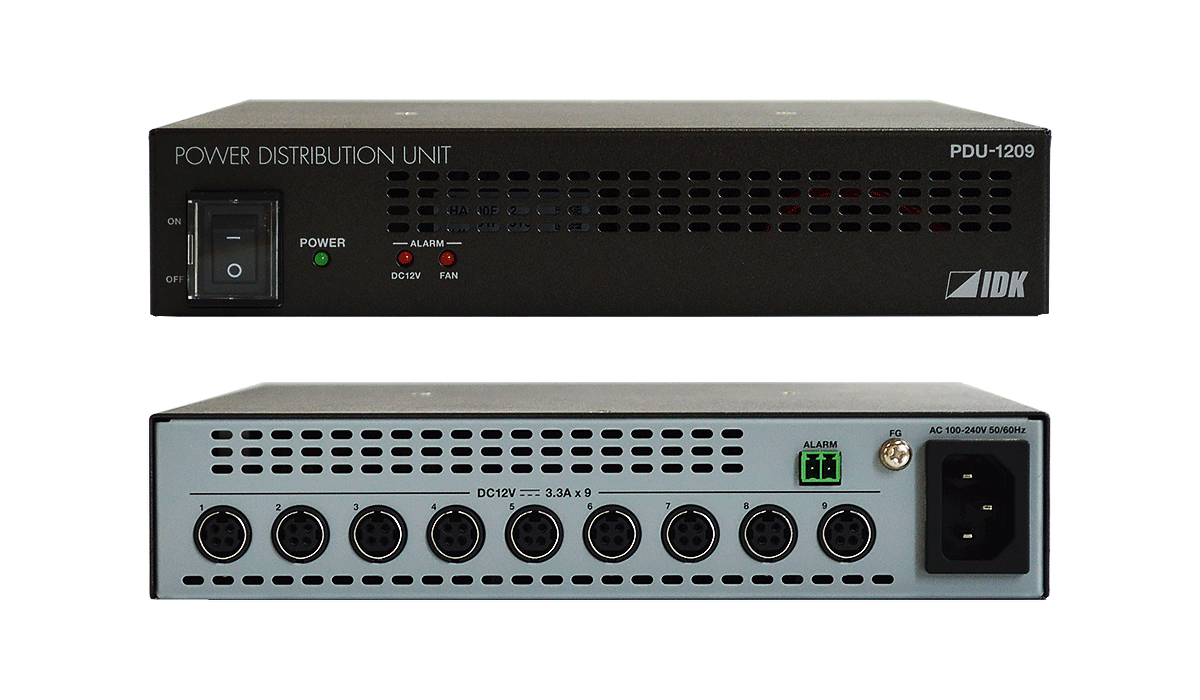

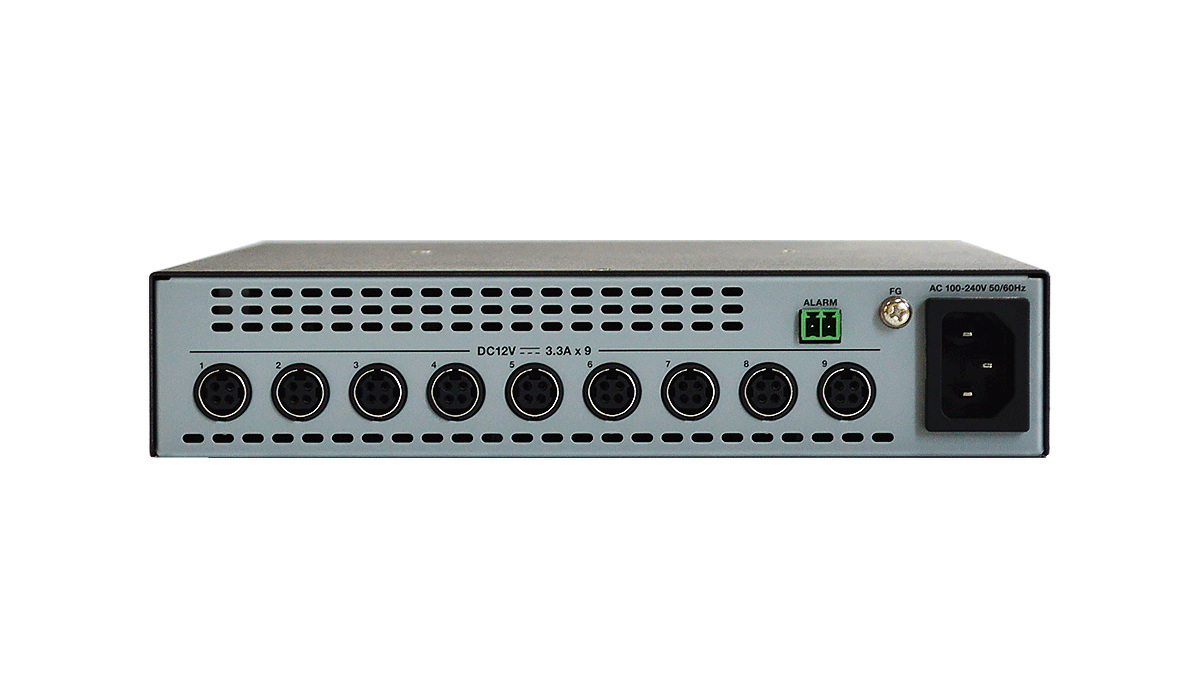

パワーディストリビューター PDU-1209

  • 12 V 3.3 A 9出力
  • 過電流保護
販売状況 型番 標準価格
完了品 PDU-1209
IP-NINJAR製品に電源を一括供給するための電源ユニットです。
最大9系統まで電源を供給することができ、過電流保護機能を搭載しています。また、DC出力異常とファンの回転数低下を検知するためのアラーム出力があります。
特長
  • 電源供給
    • IP-NINJAR製品向けの電源ユニット
    • DC 12 V 3.3 Aを9系統出力可能
    • 過電流保護
  • その他
    • アラーム出力機能 (電源監視、ファン監視)
    • 本体DCケーブル接続部はロック機構搭載
項目内容
出力数9系統
コネクタ：DIN (4ピン)・メス
DC出力12 V 3.3 A (専用DCケーブル付属)
機能過電流保護
アラーム出力1系統 ターミナルブロック (2ピン)　DC出力異常、ファン回転数低下
その他仕様電源電圧AC ～ 100 V - 240 V ± 10 %、50 Hz / 60 Hz ± 3 Hz
消費電力約423 W
外形寸法210 (W) × 44 (H) × 250 (D) mm (EIAハーフラック1U、突起物含まず)
質量2.2 kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ロック付きDINプラグDCケーブル (1.5 m)×9、ターミナルブロック (2ピン)、貼付ゴム足×4

対応機種

製品分類製品型番
IP-NINJAR製品NJR-01UHD、NJR-T01SDI、NJR-04HD、NJR-AB08DAN、NJR-CTB
その他弊社製品MSD-402、HDC-TH200、HDC-TR121UHD、HDC-TH221UHD、HDC-TH421UHD、HDC-RH221UHD、HDC-RH421UHD、PRV-100
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 PDU-1209 Ver.2.1.0 0.2 MB PDF
ユーザーズガイド PDU-1209 Ver.2.1.0 2.0 MB PDF
外形寸法図 PDU-1209 0.5 MB PDF
外形寸法図 PDU-1209 0.2 MB DXF
コマ図 PDU-1209 0.2 MB DXF/DWG
PDN PDU-1209 0.2 MB PDF
オプション
関連製品
後継/代替機種
概要
IP-NINJAR製品に電源を一括供給するための電源ユニットです。
最大9系統まで電源を供給することができ、過電流保護機能を搭載しています。また、DC出力異常とファンの回転数低下を検知するためのアラーム出力があります。
特長
  • 電源供給
    • IP-NINJAR製品向けの電源ユニット
    • DC 12 V 3.3 Aを9系統出力可能
    • 過電流保護
  • その他
    • アラーム出力機能 (電源監視、ファン監視)
    • 本体DCケーブル接続部はロック機構搭載
閉じる
仕様 [PDF]

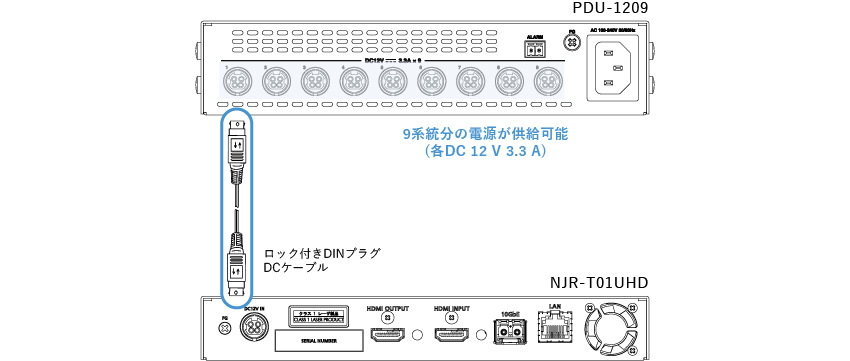

接続図
